Seria 690A
(363 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: równolegle do PCB, izolator na górze
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające lub metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT, LCP lub PA66
Dostępne wersje: Seria 690A |
1
|
Seria 690B
(409 kB)
|
- pojedyncze gniazda USB 3.0, typ A
- prędkość transmisji do 5 Gbit/s
- ułożenie styków: izolator na górze lub na dole
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające lub metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT lub LCP
Dostępne wersje: Seria 690B |
1
|
Seria 690C
(374 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 5 Gbit/s
- ułożenie styków: prostopadle do PCB, izolator po lewej lub prawej stronie
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające lub metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT lub LCP
Dostępne wersje: Seria 690C |
1
|
Seria 690D
(378 kB)
|
- pojedyncze gniazdo USB 3.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: prostopadle do PCB, izolator po lewej lub prawej stronie
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające lub metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT lub LCP
Dostępne wersje: Seria 690D |
1
|
Seria 690E
(383 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: pionowo
- końcówki montażowe: pionowo do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające lub metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT, LCP lub PA66
Dostępne wersje: Seria 690E |
1
|
Seria 690F
(374 kB)
|
- pojedyncze gniazdo USB 3.0, typ A
- prędkość transmisji do 5 Gbit/s
- ułożenie styków: pionowo
- końcówki montażowe: pionowo do PCB
- mocowanie do PCB: metalowe zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 690F |
1
|
Seria 690G
(409 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: gniazdo zagłębione w wycięciu w PCB, równolegle do PCB, izolator na górze
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające i metalowe zatrzaski lub tylko zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT, PA6T
Dostępne wersje: Seria 690G |
1
|

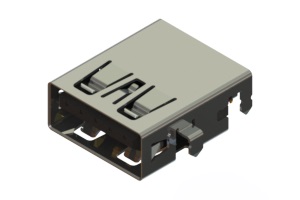

Seria 690H
(368 kB)
|
- pojedyncze gniazdo USB 3.0, typ A
- prędkość transmisji do 5 Gbit/s
- ułożenie styków: gniazdo zagłębione w wycięciu w PCB, równolegle do PCB, izolator na górze lub na dole
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: przewlekane wąsy uziemiające
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: LCP, PA9T
Dostępne wersje: Seria 690H |
1
|
Seria 690J
(363 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: równolegle do PCB, izolator na górze
- końcówki montażowe: kątowe, 90°, montaż SMT
- mocowanie do PCB: plastikowe słupki i przewlekane wąsy uziemiające
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 690J |
1
|
Seria 690L
(377 kB)
|
- pojedyncze gniazdo USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: równolegle do PCB, izolator na górze
- końcówki montażowe: kielichy lutownicze do przewodów
- mocowanie do PCB: wąsy uziemiające
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 690L |
1
|
Seria 690M
(384 kB)
|
- pojedyncze gniazdo USB 3.0, typ A
- prędkość transmisji do 5 Gbit/s
- ułożenie styków: równolegle do PCB, izolator na górze
- końcówki montażowe: pola lutownicze do przewodów
- mocowanie do PCB: wąsy uziemiające
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT
Dostępne wersje: Seria 690M |
1
|
Seria 690N
(379 kB)
|
- podwójne piętrowe gniazda USB 2.0 lub USB 3.0, typ A
- prędkość transmisji do 480 Mbit/s (USB 2.0) lub do 5 Gbit/s (USB 3.0)
- ułożenie styków: równolegle do PCB lub pionowo
- końcówki montażowe: kątowe, 90° do PCB lub pionowe
- mocowanie do PCB: zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT
Dostępne wersje: Seria 690M |
1
|
Seria 690P
(375 kB)
|
- pojedyncze gniazda USB 2.0 lub USB 3.0, typ B
- prędkość transmisji do 480 Mbit/s (USB 2.0) lub do 5 Gbit/s (USB 3.0)
- końcówki montażowe: kątowe, 90° do PCB
- mocowanie do PCB: zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT lub LCP
Dostępne wersje: Seria 690P |
1
|
Seria 690Q
(332 kB)
|
- pojedyncze gniazda USB 2.0, typ B
- prędkość transmisji do 480 Mbit/s
- ułożenie styków: pionowo
- końcówki montażowe: pionowo do PCB
- mocowanie do PCB: zatrzaski
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT lub LCP
Dostępne wersje: Seria 690Q |
1
|
Seria 690S
(346 kB)
|
- pojedyncze gniazda USB 2.0, typ B
- prędkość transmisji do 480 Mbit/s
- końcówki montażowe: kielichy lutownicze do przewodów
- mocowanie do PCB: brak
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT
Dostępne wersje: Seria 690S |
1
|
Seria 690T
(327 kB)
|
- pojedyncze gniazdo USB 2.0, typ mini B
- prędkość transmisji do 480 Mbit/s
- końcówki montażowe: kątowe, 90°, montaż SMT
- mocowanie do PCB: plastikowe słupki i wąsy uziemiające SMT lub tylko przewlekane wąsy uziemiające
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 690T |
1
|
Seria 691C
(369 kB)
|
- wtyki USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s
- końcówki montażowe: kielichy lutownicze do przewodów
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT
- opcje pokrycia: zwykłe pokrycie metalowe
Dostępne wersje: Seria 691C |
1
|
Seria 691E
(365 kB)
|
- wtyki USB 2.0, typ B
- prędkość transmisji do 480 Mbit/s (USB 2.0) lub do 5 Gbit/s (USB 3.0)
- końcówki montażowe: pola lutownicze do przewodów
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PA10T
- opcje pokrycia: jednoczęściowe pokrycie metalowe z zaciskiem do kabla
Dostępne wersje: Seria 691E |
1
|
Seria 691F
(339 kB)
|
- wtyki USB 2.0, typ A
- prędkość transmisji do 480 Mbit/s lub
- końcówki montażowe: kielichy lutownicze do przewodów
- napięcie znamionowe: 30V
- pokrycie styków: złocone w obszarze kontaktowym, końcówki montażowe cynowane, podłoże niklowe
- materiał obudowy: PBT, LCP lub PA66
- opcje pokrycia: zwykłe pokrycie metalowe lub dwuczęściowe pokrycie metalowe z zaciskiem do kabla
Dostępne wersje: Seria 691F |
1
|
Seria 698A
(328 kB)
|
- gniazda USB 3.1, typ C (opcja 6-końcówkowa), standardowe lub wodoodporne
- prędkość transmisji do 10 Gbit/s
- końcówki montażowe: montaż SMT - końcówki kątowe, 90° standardowe lub gniazda zagłębione w wycięciu w PCB
- mocowanie do PCB: przewlekane wąsy uziemiające
- prąd znamionowy: 3A
- pokrycie styków: złocone w obszarze kontaktowym, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 698A |
1
|
Seria 698B
(368 kB)
|
- gniazda USB 3.1, typ C (opcja 16-końcówkowa), standardowe lub wodoodporne
- prędkość transmisji do 10 Gbit/s
- końcówki montażowe: montaż SMT - końcówki kątowe, 90° standardowe lub gniazda zagłębione w wycięciu w PCB
- mocowanie do PCB: przewlekane wąsy uziemiające
- prąd znamionowy: 5A
- pokrycie styków: złocone w obszarze kontaktowym, podłoże niklowe
- materiał obudowy: LCP, nylon, PA10T, tworzywo termoplastyczne
Dostępne wersje: Seria 698B |
1
|

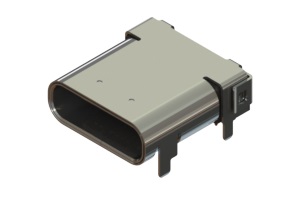

Seria 698C
(360 kB)
|
- gniazda USB 3.1, typ C (opcja 24-końcówkowa)
- prędkość transmisji do 10 Gbit/s
- końcówki montażowe: pionowe SMT lub miks kątowych (90°) do PCB i SMT lub miks kątowych zagłębionych do PCB i SMT
- mocowanie do PCB: plastikowe słupki i wąsy uziemiające
- prąd znamionowy: 3A lub 5A
- pokrycie styków: złocone w obszarze kontaktowym, podłoże niklowe
- materiał obudowy: LCP
Dostępne wersje: Seria 698C |
1
|
Seria 699B
(354 kB)
|
- wtyki USB 3.1, typ C (opcja 16-końcówkowa)
- prędkość transmisji do 10 Gbit/s
- końcówki montażowe: pionowe SMT lub SMT po obu stronach płytki
- prąd znamionowy: 5A
- pokrycie styków: złocone w obszarze kontaktowym, podłoże niklowe
- materiał obudowy: LCP
- opcje pokrycia: pokrycie metalowe bez zacisku do kabla
Dostępne wersje: Seria 699B |
1
|
Seria 699C
(343 kB)
|
- wtyki USB 3.1, typ C (opcja 24-końcówkowa)
- prędkość transmisji do 10 Gbit/s
- końcówki montażowe: SMT po obu stronach płytki
- prąd znamionowy: 5A lub 10A
- pokrycie styków: złocone w obszarze kontaktowym, podłoże niklowe
- materiał obudowy: LCP
- opcje pokrycia: pokrycie metalowe bez zacisku do kabla
Dostępne wersje: Seria 699C |
1
|
